环氧促进剂RA-6与DMP-30性能对比测试

环氧促进剂RA-6与DMP-30在多个方面存在显著差异。以下是对这两种促进剂的性能对比测试：

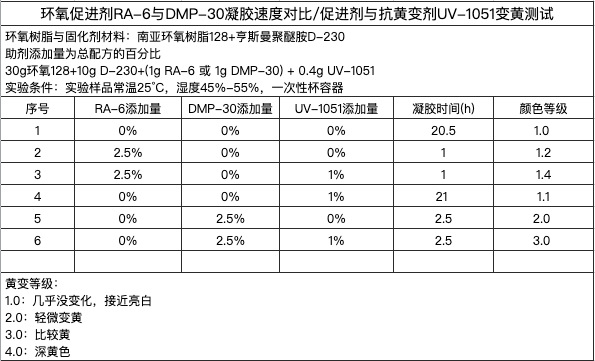

图1

图2

25°C下的反应速度

• RA-6：在环氧活性较低的聚醚胺配方，常温25°C能大幅提升环氧树脂的反应速度。

• DMP-30：作为典型的叔胺类环氧促进剂，也能提高固化效率，但相比之下，常温下RA-6在反应速度上更具优势。同样2.5%的添加量，添加RA-6的配方2凝胶只有1小时（图2中2号与3号因反应时间短导致脱泡时间不够），而添加DMP-30的配方5则需要2.5小时。

  PS：尝试在中低温15°C以下进行测试，RA-6活性降低不少，这时DMP-30反应速度更快。

与抗黄变剂的相容性

• RA-6：低碱性、气味极低，不含重金属或游离酚，与抗黄变剂UV-1051等相容性良好，不影响配方中抗黄变剂的性能表现。

• DMP-30：本身具有酚类结构，易被氧化。从上图2可以看出，配方6中DMP-30与抗黄变剂同时添加的配方，黄变明显。

碱性

• RA-6：低碱性。

• DMP-30：作为叔胺类促进剂DMP-30，碱性较强。

气味

• RA-6：气味极低。

• DMP-30：具有刺激性气味，在使用过程中会对操作人员的健康产生一定影响。

重金属和游离酚含量

• RA-6：不含重金属或游离酚。

• DMP-30：作为酚类化合物，可能含有微量重金属和游离酚。

耐黄变性

• RA-6：具有良好的耐黄变性，与UV-1051搭配使用能进一步提升配方的耐黄变性能。

• DMP-30：易被氧化，颜色容易变深，耐黄变性较差，尤其在加温固化或受紫外线照射时颜色更容易加深。

综上所述，环氧促进剂RA-6在中高温反应速度、与抗黄变剂的相容性、碱性、气味、重金属和游离酚含量以及耐黄变性方面表现更优，而DMP-30则在中低温反应速度、成本方面具有优势。具体选择哪种促进剂还需根据实际应用需求来决定。
